水のことなら協和コーポレーションへ

逆浸透膜システムを中心に水関連のソリューションを行っています。

また、弊社では地球環境に配慮した事業を展開させ、エコ商材の取り扱いもしております。水関連だけでなく省エネ効果の高いエコ照明など、地球にやさしい事業を幅広く手掛け、今後も環境事業を幅広く行っていきます。

逆浸透膜とは、人工的に作られた半透膜で、その表面には0.0001ミクロンもの超微細な穴が無数にあいているものです。この半透膜に圧力をかけて水を通すと主に水分子だけを通過させ、不純物をほとんど含まないピュア・ウォーターとなります。
水道水に含まれる塩素化合物は もちろん、農薬、イオン物質、重金属など、ほとんどすべての物質を97％以上除去します。除去された不純物は 排水といっしょに排出されますので、フィルターの寿命が約2～3年間(原水の状況によって異なります)と、性能とランニングコストを両立しています。

ROシステムフロー図

環境商材

ドールマンシステムの4つの特徴

油汚れが軽減

「流す水から洗う水」の特性も持ち、油汚れの流下、悪臭の防止等に優れた効果を発揮します。※水質は変化しません。

洗剤等の使用量の軽減

ドールマンシステムで処理した水は、浸透性がよいので、食器や厨房、選択の汚れ落ちが良いため、洗剤は少量でOK。
主剤を助剤に変えることで環境汚染防止にも役立ちます。

ヌメリ・ベタツキの軽減

蛇口付近やステンレス槽壁などにこびりついた水アカ、トイレの排水系にたまった尿石も、実はスケール。水道水に含まれるカルシウム、シリカなどが原因になっているのです。「ドールマンシステム」を設置すれば、水アカ、尿石の付着を防止できるほか、他の汚れも付きにくくなるため、お掃除の手間も減らすことができます。
又、排水管に付着したスケールに細菌が棲みつくと、強烈な悪臭を発生させます。キッチン、浴室、トイレの排水口から悪臭が漂うのはこのためです。「ドールマンシステム」は排水口のスケールの付着を防止できるため、排水口から漂う悪臭も大幅にカットできます。

悪臭が軽減

排水管に付着したスケールに細菌が棲みつくと、強烈な悪臭を発生させます。キッチン、浴室、トイレの排水口から悪臭が漂うのはこのためです。
「ドールマンシステム」は排水口のスケールの付着を防止できるため、排水口から漂う悪臭も大幅に減らせます。

ドールマンシステムの原理

ドールマンシステムは、配管の外側に巻き付けたコイルから移動水に特殊な電気信号（特定周波数の微弱な交流電磁波を発生）を送ることで、水質を変えることなく水道水を還元化します。

変調された微小電流を流すことにより、電子（e－）を発生させ、、水中に存在する結晶粒子の表面電位は通常の＋からドールマンシステムのコイル部から発生する電子－によって、電気的に中性または－に近づく形となります。すなわち、ドールマンシステムのコイルを設置した箇所を起点に下流では、動体（結晶粒子）の表面電位が＋からゼロ電位（電気的にリセット）された状態となり、管壁に付着しにくく水流や水勢によって下流側へ押し流されるようになります。

また、形成される結晶は、小粒子化して結晶同士および界面との反発・分散性を促進することにより、「流す水から洗う水」の特性を持ち、油汚れの流下、悪臭の防止などに優れた効果を発揮します。

その効果とは･･･

節水・生活排水を汚さない

付着防止メカニズムにより洗剤使用量が削減でき、すすぎの水が半分以下に節水できます。

使用例

仕様　～家庭向き～

ドールマンシステム【配管巻付タイプ】仕様

品番	DS-40
適用パイプ口径	40mm以下
電源	AC100V　　50/60Hz
消費電力	5W
本体寸法（mm）	幅240×高さ270×奥行き100
本体重量（kg）	約2.3kg
仕様温度	0～50℃　　湿度20～80%
仕様場所	屋外使用可

仕様　～企業・業務用～

設備対応	上下水ライン（小規模店・厨房・他）					上水ライン （ビル建物用 洗浄装置・他）
型式	SS-50	MKII	MKII　ST	MKII　DX	MKIIEX	MSシリーズ
定格電圧	AC100V　50/60Hz		AC100V　50/60Hz		AC100V　50/60Hz	AC100V　50/60Hz
消費電力	7W	8W	7W	8W	9W	11.7W～14.5W
配管温度※	最大70℃		最大70℃		最大70℃	最大70℃
使用温度	0～50℃		0～50℃		0～50℃	0～50℃
使用湿度	20～80%		20～80%		20～80%	20～80%
設置場所	屋外設置可		屋外設置可		屋外設置可 （別途収納ボックス）	屋外設置可 （別途制御盤）
本体 寸法（mm）	幅225× 高さ30× 奥行110		幅238× 高さ303× 奥行125		幅397× 高さ254× 奥行107	幅262× 高さ250（端子台含） ×奥行147
本体　重量(kg)	3.0kg		3.4kg		4.6kg	5.1kg

※…耐熱ケーブル（オプション）にて配管温度180℃まで可能

▲環境商材へ

次世代省エネ照明CCFL 「e-save」

環境商材としてCCFL（冷陰極蛍光ランプ）を扱っております。CCFL（冷陰極蛍光管）とは、Cold Cathode Fluorescent Lamp の略称で、パソコンモニター・液晶テレビのバックライトとして広く普及している実績があります。超寿命・消費電力削減のエコ照明です。

CCFL蛍光灯の特徴

優れたコストパフォーマンス

CCFLを光源に採用することにより低コストの次世代照明を実現しました。
イニシャルコスト・ランニングコストが安く早期の投資回収が可能です。

省メンテナンス

定格ランプ寿命は5万時間の長寿命設計で、長寿命による蛍光灯の取替メンテナンスの手間を削減致します。

抜群の省エネ効果

消費電力・CO2排出量46％削減！
※40W型一般蛍光灯との比較値

簡単工事

既存灯具に専用安定器の設置接続で工事終了です。専用安定器は1灯用専用、2灯用専用と2種類あります。

様々な効果

◆低温設計

本体からの発熱を抑え、高い安全性や冷房効率の向上が期待できます。

◆飛散防止構造

ポリカーボネイトのカバーにより、災害時に万が一の落下しても、CCFLのガラスが飛散しません。

性能比較表

項目	40W型一般蛍光灯 ラビットスターター形	32W型 Hf 蛍光灯	40W相当 LED蛍光灯	40W相当 CCFL蛍光灯
消費電力 （安定器込）	48W	36W	22W	26W
年間電気代	967,104円	725,328円	443,256円	523,848円
年間CO2排出量	23,337kg-CO2	17,502kg-CO2	10,696kg-CO2	12,641kg-CO2
定格ランプ寿命	12,000時間	15,000時間	40,000時間	50,000時間

▲環境商材へ

促進酸化法とは

オゾン､過酸化水素､紫外線、マイクロバブルの圧壊などの物理化学的な処理手法を併用することでヒドロキシラジカル(･oH)などの強力な酸化力を持つ活性ラジカル種を発生させて､現在水処理の主流となっている生物処理法では分解が困難な難分解性有機物などを効率よく分解除去する方法です。

システムの特徴

促進酸化法を利用した廃水処理

活性汚泥法ではなく、オゾンを原料にフリーラジカルを作り、フリーラジカルで排水中の有機物を分解する促進酸化法で排水処理をします。

大幅なコスト削減効果

土木工事は流入槽のみで、活性汚泥槽、沈殿槽等の土木工事は不要です。
凝集剤等の薬剤を使用しません。電気代も大幅削減します。汚泥処理代もいりません。
（※処理方法によりかわる場合があります。）

大幅なスペース削減効果

活性汚泥槽、沈殿槽が無いので設置スペースを削減できます。　
◆例：厨房排水であれば500トンの処理で下水放流であれば、6ｍ×6ｍ＝36㎡位のスペースで処理が可能です。

汚泥がほとんど発生しない

活性汚泥法、凝固沈殿法を使用しないため引き抜き汚泥が発生しません。
前処理でのスクリーン、ストレイナー、固液分離機でのゴミ処理は必要になります。

臭気がほとんど発生しない

ヒドロキシラジカルの働きで有機物の分解だけでなく臭気の分解も同時に行い、処理システム内での臭気発生はほとんどありません。

CO2の削減

汚泥が発生しない為、汚泥の乾燥、焼却処理がありません。
活性汚泥処理にかかる電気代の削減によりCO2の削減が出来ます。

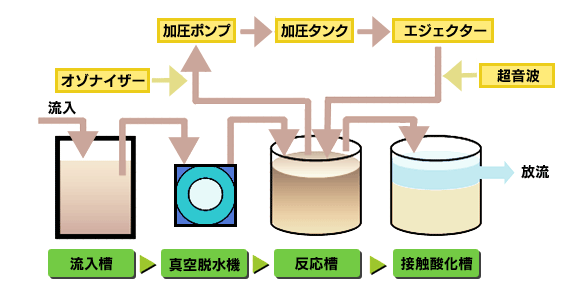

システムの概要

オデムの促進酸化法は、オゾンを原料にマイクロバブルによりフリーラジカルを作り、排水中の有機物を分解する廃水処理方法です。

※事前調査の上テーブルテストを行います。さらに連続運転によるＢＯＤ、ＳＳ、Ｎ-Ｈ値の実証確認を現地で行います。

製造元：オデム株式会社
